普通工厂关心的是"设备振不振动"——毫米每秒（mm/s）级别。
半导体、光电、精密光学、电子显微镜这类场景关心的完全是另一回事：地面或楼板那一点点几乎感觉不到的振动，会不会让光刻机、显微镜、量测设备对不上焦。
本文用两个真实项目——一个半导体产业园无尘室、一个二层车间楼板面——共 11 个点位的实测数据，把微振检测的判定逻辑、VC 标准的读法、以及最容易踩的坑讲清楚。
这个量级有多小？看一组对比数字：
| 标准 | 最大值（µm/s） | 均方根值（µm/s） | 细节尺寸（µm） | 典型使用场景 |
|---|---|---|---|---|
| 工厂车间（ISO） | 800 | — | — | 可明显感觉到振动 |
| 办公室（ISO） | 400 | — | — | 可感觉到振动 |
| 住宅区（ISO） | 200 | 75 | — | 几乎感觉不到，可满足 <20X 显微镜 |
| 手术室（ISO） | 100 | 25 | 25 | 感觉不到，可满足 <100X 显微镜 |
| VC-A | 50 | 8 | 8 | <400X 光学显微镜、微量天平 |
| VC-B | 25 | 3 | 3 | <1000X 光学显微镜、分辨率 3 µm 的检验与光刻设备 |
| VC-C | 12.5 | 1 | 1 | 细节尺寸低至 1 µm 的光刻与检测设备 |
| VC-D | 6.25 | 0.3 | 0.3 | 电子显微镜、电子束系统等最高要求设备 |
VC-A 的上限是 50 µm/s，也就是 0.05 mm/s。
这个数值有多小？ISO10816-3 里"状态良好"的电机，振动限值通常在 1.8 mm/s 级别——VC-A 比它还严格约 36 倍。这就是为什么微振检测必须用专用仪器（高灵敏度加速度传感器 + 低噪声采集）单独做，普通振动分析仪测不出来，测出来的多半是仪器自身的本底噪声。
项目背景：东南沿海某半导体产业园的无尘室项目，需要验收运行时无尘室平台的微振动水平。
检测方式：2 个平台、共 8 个位置，多点位同步采集。测量方向定义：X = 上下垂直向，Y = 东西向，Z = 南北向。
判定标准：VC-B 25 µm/s（0.025 mm/s）。
实测结论：所有测点均满足 VC-B。而且实测数据比标准要求更低——各测点各向振幅集中在 0.0055 – 0.0081 mm/s RMS，最好的一批点位已达到 VC-D（< 0.00625 mm/s）水平。
这意味着什么？VC-B 对应"分辨率低至 3 µm 的检验和光刻设备"。实测达到 VC-D 附近，说明该无尘室平台不仅有富余量容纳常规量测与光刻设备，还具备容纳更高精度设备（如电子显微镜级别）的潜力。对甲方来说，这是一份可以写进验收报告、也可以写进招商材料的硬数据。
一个容易被忽略的细节：这批测点的主频都在 2 Hz 左右。
2 Hz 属于环境低频——不是设备本身产生的，而是来自周边交通、地脉动、邻近大型设备的远场传递。这类低频对精密设备的危害常常比高频更大：低频振动的位移幅值大，隔振系统很难滤掉。处理思路一般有三条：从源头隔振、在精密设备处做二次隔振平台、以及在选址与布局阶段就避开强振源区域。
项目背景：赣南某硬质合金工具制造企业，二层 CVD（化学气相沉积）车间，需要判定设备全部运行状态下楼板面的振动是否满足防微振动要求。
这是一个非常典型的问题：楼板是弹性体，不是绝对刚体。楼下、隔壁、同层设备一开，振动就会通过楼板传过来，直接影响楼板上的精密工艺。
检测方式：楼板面 3 个测点，每点测 X／Y／Z 三轴向；采集频宽 1–100 Hz；使用双通道高级振动分析仪 + 灵敏度 500 mV/g 单轴向加速度传感器。
| 测点 | X 向 | Y 向 | Z 向 | 判定 |
|---|---|---|---|---|
| 测点 1 | 0.0126 | 0.0153 | 0.0131 | 满足 VC-B（0.025） |
| 测点 2 | 0.0096 | 0.0276 | 0.0121 | X／Z 满足 VC-C；Y 向仅满足 VC-A（0.050） |
| 测点 3 | 0.0120 | 0.0122 | 0.0118 | 满足 VC-C |
（单位：mm/s RMS）
这份数据有三点值得说。
测点 3 整体达到 VC-C，测点 2 的 Y 向却只到 VC-A——差了将近 3 倍。这说明楼板面的振动分布并不均匀。所以"这个车间能不能放精密设备"这个问题，一定要问成"放在哪个位置"，而不是"这个车间行不行"。
注意，不是常见的 2–3 Hz 环境低频，而是 25 Hz。这个频率通常对应某台设备运行产生的窄带激励（例如某台电机的转速频率、或某级叶片的通过频率）。这类成分是"有源的"——找对振动源、做源头治理，效果远好于在被测点加隔振。
CVD 车间这类场合，设备"全部运行"与"部分运行"的振动水平可能差别很大。报告里必须写明测试时的工况，否则数据没有可比性。我们在做这类检测时，通常会同时采集"设备全开"与"设备停机"两种状态，用差值判断"楼板振动里有多少是设备贡献的、有多少是环境背景"。

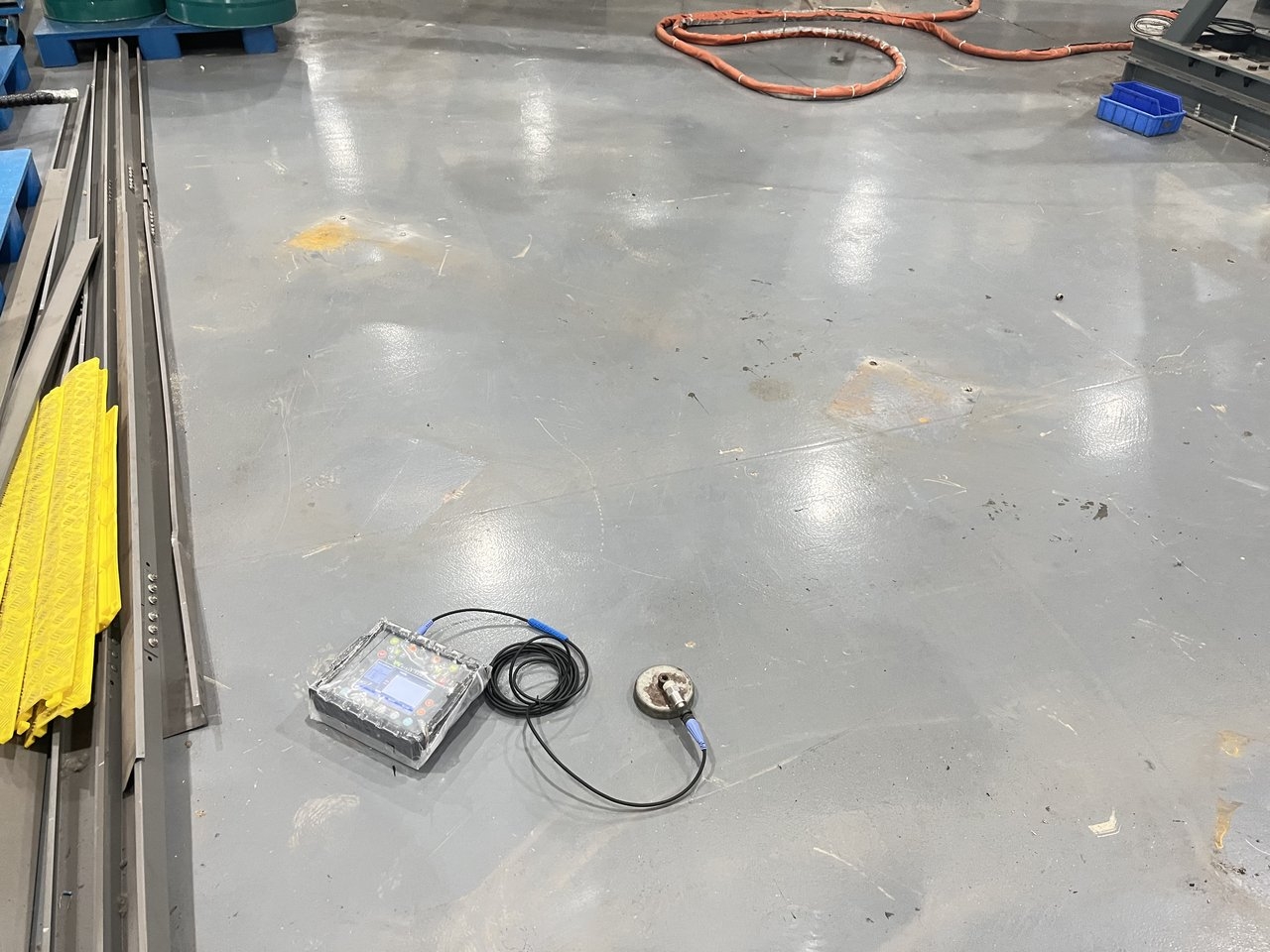

上面两个项目之外，我们还做过某日资建筑工程公司（业主为某日资电子制造企业）的生产车间地面微振检测，需要判定设备开启与停止两种状态下的振动水平。
判定标准：VC-A 50 µm/s。结论：全部测点三向均低于 0.050 mm/s，满足 VC-A。
但有两个数值需要单独拎出来：
| 测点 | 工况 | Y 向实测（mm/s） |
|---|---|---|
| 测点 1 | 动态 | 0.0498 |
| 测点 2 | 静态 | 0.0479 |
离 0.050 的限值只差 0.0002 与 0.0021。
这就是"合格但余量很小"的状态。这种情况必须提前告知甲方：现在合格，但如果后续加设备、或周边新增振源，很可能就超了。合格报告不等于可以随便加设备。
另外，这组数据的峰值集中在 2.25–3.0 Hz，是典型的环境低频（人员走动、周边设备、地脉动）——与前面半导体无尘室的 2 Hz 属同一类。
地面检测与楼板检测的差别在于：地面的振动主要来自远场传递（地脉动、交通、周边厂房），一般比较均匀；楼板的振动除了远场，还有楼板自身的结构响应（固有频率、跨中挠度、支撑位置），所以点位之间的差异会大得多。
配套仪器能力（高灵敏度传感器、低频段采集、多通道同步）可参考振动分析仪与其他检测仪器说明；完整的检测服务范围见振动检测服务。
两者针对的场景不同。ISO 系列（如 ISO10816 系列）面向工业机械设备的振动评价，量级在 mm/s 级，关注设备本身的运行状态；VC 标准（Vibration Criterion）面向精密设备的使用环境，量级在 µm/s 级，关注地面或楼板能否支撑高精度工艺。一台 ISO 评价"状态良好"的设备，所处环境可能完全不满足 VC-A。
取决于目的。如果目的是"验收基础环境"，需要背景值，通常在设备停机状态测；如果目的是"评估设备全开时的实际工况"，就需要在设备全部运行状态下测。成熟做法是两种状态都测，用差值分离"设备贡献"与"环境背景"。
主要卡在传感器灵敏度与本底噪声。工业用加速度传感器灵敏度通常是 100 mV/g 量级，而微振检测需要 10000 mV/g 级别的高灵敏度传感器，相差约 100 倍。用普通传感器测微振，信号电平接近甚至低于仪器自身噪声，测出来的数据没有意义。
按振动来源分三类处理：远场环境低频（地脉动、交通）——在精密设备处做二次隔振平台；邻近设备传递——在振源处加减振、调整布局；被测点自身结构响应（如楼板共振）——加固楼板、改变支撑位置或调整设备位置。关键是先通过频谱找出主频与来源，再选对应措施。
要求报告给出三项内容：①等级判定（满足 VC-A／VC-B／VC-C／VC-D）；②测试工况（设备全开／停机）；③余量分析（距限值还有多少空间）。只有一组数字、没有判定与工况的检测结果，无法用于验收，也无法用于后续布局决策。
建议分两次：土建完成、设备进场前做一次背景检测，确认基础条件是否满足目标等级，如有问题此时整改成本最低；设备安装调试完成后再做一次带工况验收检测，作为交付依据与后续对比基线。如果是既有厂房改造，建议在方案设计阶段就做一次前期检测。
振迪检测（江苏振迪检测科技有限公司）提供专业的微振动检测（防微振动检测）服务，覆盖半导体厂房、光电与精密制造车间、实验室、医疗设施、建筑工程场地等场景，可依据 VC 标准（VC-A 至 VC-D）及相关 ISO 标准出具检测与等级判定报告。
配套仪器包括 VMI 系列高级振动分析仪、高灵敏度（10000 mV/g 级）加速度传感器、多通道同步采集系统，可完成地面微振、楼板面微振、设备基础微振的静态与动态多点位检测；同时提供进口振动分析仪的销售与选型支持。
如果你正在筹备精密设备进场，或需要为新建／改造厂房出具微振检测报告，可以把场地条件、设备清单与业主关心的精度等级告诉我们，我们先出点位方案再进场。
